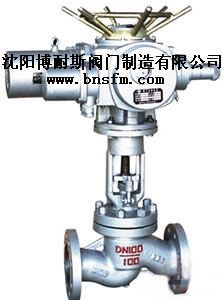

博耐斯J941H電動截止閥 適用于公稱壓力PN1．6～16MPa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。
結構特點
1、選材考究，符合國內、外相關標準，結構合理，造型美觀。
2、閥瓣、閥座密封面采用鐵基合金堆焊或司太立（Stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。
4、閥桿經調質及表面氮化處理，有良好的抗腐蝕性和抗擦傷性。
5、可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
6、閥體材料品種齊全，填料、墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
7、倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，密封可靠，更換填料可在不停機情況下進行，方便快捷，不影響系統運行。
8、配有DZW系列多回轉式電動裝置，具有殼體小，重量輕，功能全，并可與遠程電腦配套使用，也可按用戶要求選配電動裝置。
J941H電動截止閥的主要標準
1、GB/T 12233-2006《通用閥門鐵質截止閥與升降式止回閥》
2、GB/T 12235-2007《通用閥門法蘭連接鋼制截止閥與升降止回閥》
3、JB/T53174-94《截止閥 產品質量分等》
4、JB/T53165-92《高壓平衡截止閥》
5、GB/T 587-2008《船用法蘭青銅截止閥》
6、GB/T 590-2008《船用法蘭鑄鐵截止閥》
7、GB/T 8464-2008《鐵制和銅制螺紋連接閥門》
【產品性能參數】
|
J941H電動截止閥主要性能參數
|
|
型號
|
PN
|
工作壓力 / MPa
|
適用溫度 / ℃
|
適用介質
|
|
J941H-16C~160C
|
16~160
|
1.6~16.0
|
≤425
|
水、蒸汽、油品
|
【產品零部件材料】
|
J941H電動截止閥零部件材料
|
|
型號
|
材料
|
|
|
閥體、閥蓋
|
閥桿
|
密封面
|
填料
|
|
|
J941H-16C~160C
|
碳素鋼
|
鉻不銹鋼
|
堆焊鐵基合金
|
石棉、石墨、柔性石墨、聚四氟乙烯
|
|
【J941H電動截止閥PN16產品外形及結構尺寸】
|
J941H電動截止閥PN16外形及結構尺寸 (mm)
|
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
z×?d
|
H
|
D0
|
重量/KG
|
|
10
|
130
|
90
|
60
|
40
|
14
|
4×?14
|
198
|
120
|
5
|
|
15
|
130
|
95
|
65
|
45
|
14
|
4×?14
|
200
|
120
|
5.5
|
|
20
|
150
|
105
|
75
|
55
|
14
|
4×?14
|
243
|
140
|
7.3
|
|
25
|
160
|
115
|
85
|
65
|
14
|
4×?14
|
253
|
160
|
8
|
|
32
|
180
|
135
|
100
|
78
|
15
|
4×?18
|
280
|
160
|
12
|
|
40
|
200
|
145
|
110
|
85
|
16
|
4×?18
|
312
|
200
|
16
|
|
50
|
230
|
160
|
125
|
100
|
16
|
4×?18
|
321
|
200
|
16
|
|
65
|
290
|
180
|
145
|
120
|
18
|
4×?18
|
325
|
240
|
22
|
|
80
|
310
|
195
|
160
|
135
|
20
|
4×?18
|
355
|
240
|
31
|
|
100
|
350
|
215
|
180
|
155
|
20
|
4×?18
|
415
|
280
|
45
|
|
125
|
400
|
245
|
210
|
185
|
22
|
4×?18
|
460
|
320
|
80
|
|
150
|
480
|
280
|
240
|
210
|
24
|
8×?23
|
510
|
360
|
97
|
|
200
|
600
|
335
|
295
|
265
|
26
|
12×?23
|
590
|
360
|
169
|
【J941H電動截止閥PN25產品外形及結構尺寸】
|
J941H電動截止閥PN25外形及結構尺寸 (mm)
|
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
z×?d
|
H
|
D0
|
重量/KG
|
|
10
|
130
|
90
|
60
|
40
|
16
|
4×?14
|
198
|
120
|
4.9
|
|
15
|
130
|
95
|
65
|
45
|
16
|
4×?14
|
233
|
120
|
5.5
|
|
20
|
150
|
105
|
75
|
55
|
16
|
4×?14
|
275
|
140
|
7
|
|
25
|
160
|
115
|
85
|
65
|
16
|
4×?14
|
285
|
160
|
7.5
|
|
32
|
180
|
135
|
100
|
78
|
18
|
4×?18
|
302
|
180
|
8.5
|
|
40
|
200
|
145
|
110
|
85
|
18
|
4×?18
|
355
|
200
|
12.5
|
|
50
|
230
|
160
|
125
|
100
|
20
|
4×?18
|
362
|
240
|
16
|
|
65
|
290
|
180
|
145
|
120
|
22
|
8×?18
|
325
|
280
|
25
|
|
80
|
310
|
195
|
160
|
135
|
22
|
8×?18
|
369
|
280
|
30
|
|
100
|
350
|
230
|
190
|
165
|
24
|
8×?23
|
370
|
300
|
35
|
|
125
|
400
|
270
|
220
|
188
|
28
|
8×?18
|
558
|
400
|
89
|
|
150
|
480
|
300
|
250
|
218
|
30
|
8×?23
|
611
|
400
|
98
|
|
200
|
600
|
360
|
310
|
278
|
34
|
12×?25
|
721
|
400
|
170
|
J941H電動截止閥PN40產品外形及結構尺寸】
|
J941H電動截止閥PN40外形及結構尺寸 (mm)
|
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
z×?d
|
H
|
D0
|
重量/KG
|
|
10
|
130
|
90
|
60
|
40
|
16
|
4×?14
|
198
|
120
|
4.5
|
|
15
|
130
|
95
|
65
|
45
|
16
|
4×?14
|
233
|
120
|
5
|
|
20
|
150
|
105
|
75
|
55
|
16
|
4×?14
|
275
|
140
|
7
|
|
25
|
160
|
115
|
85
|
65
|
16
|
4×?14
|
285
|
160
|
9
|
|
32
|
180
|
135
|
100
|
78
|
18
|
4×?18
|
302
|
160
|
12
|
|
40
|
200
|
145
|
110
|
85
|
18
|
4×?18
|
355
|
200
|
17
|
|
50
|
230
|
160
|
125
|
100
|
20
|
4×?18
|
373
|
240
|
24
|
|
65
|
290
|
180
|
145
|
120
|
22
|
8×?18
|
408
|
280
|
33
|
|
80
|
310
|
195
|
160
|
135
|
22
|
8×?18
|
436
|
320
|
44
|
|
100
|
350
|
230
|
190
|
160
|
24
|
8×?23
|
480
|
360
|
60
|
|
125
|
400
|
270
|
220
|
188
|
28
|
8×?25
|
558
|
400
|
89
|
|
150
|
480
|
300
|
250
|
218
|
30
|
8×?25
|
611
|
400
|
130
|
【J941H電動截止閥PN64產品外形及結構尺寸】
|
J941H電動截止閥PN64外形及結構尺寸 (mm)
|
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
z×?d
|
H
|
D0
|
重量/KG
|
|
15
|
170
|
105
|
75
|
55
|
18
|
4×?14
|
148
|
100
|
5
|
|
20
|
190
|
125
|
90
|
68
|
20
|
4×?18
|
150
|
100
|
6
|
|
25
|
210
|
135
|
100
|
78
|
22
|
4×?18
|
175
|
120
|
8
|
|
32
|
230
|
150
|
110
|
82
|
24
|
4×?23
|
200
|
140
|
11
|
|
40
|
260
|
165
|
125
|
95
|
24
|
4×?23
|
231
|
160
|
14
|
|
50
|
300
|
175
|
135
|
105
|
26
|
4×?23
|
262
|
180
|
18
|
|
65
|
340
|
200
|
160
|
130
|
28
|
8×?23
|
450
|
320
|
48
|
|
80
|
380
|
210
|
170
|
140
|
30
|
8×?23
|
485
|
360
|
56
|
|
100
|
430
|
250
|
200
|
168
|
30
|
8×?25
|
537
|
400
|
75
|
|
150
|
550
|
340
|
280
|
240
|
38
|
8×?34
|
646
|
450
|
175
|
【J941H電動截止閥PN100產品外形及結構尺寸】
|
J41H 型 PN100 鋼制截止閥外形及結構尺寸 (mm)
|
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
z×?d
|
H
|
D0
|
重量/KG
|
|
10
|
170
|
100
|
70
|
50
|
20
|
4×?14
|
-
|
100
|
5.7
|
|
15
|
170
|
105
|
75
|
55
|
20
|
4×?14
|
195
|
120
|
10
|
|
20
|
190
|
125
|
90
|
68
|
22
|
4×?18
|
228
|
120
|
13.5
|
|
25
|
210
|
135
|
100
|
78
|
24
|
4×?18
|
250
|
160
|
14
|
|
32
|
230
|
150
|
110
|
82
|
24
|
4×?23
|
326
|
200
|
14.3
|
|
40
|
260
|
165
|
125
|
95
|
26
|
4×?23
|
359
|
240
|
29.5
|
|
50
|
300
|
195
|
145
|
112
|
28
|
4×?25
|
414
|
280
|
48.5
|
|
65
|
340
|
220
|
170
|
138
|
32
|
8×?25
|
434
|
320
|
65
|
|
80
|
380
|
230
|
180
|
148
|
34
|
8×?25
|
547
|
400
|
92
|
|
100
|
430
|
265
|
210
|
172
|
38
|
8×?30
|
621
|
450
|
107
|
|
125
|
500
|
310
|
250
|
210
|
42
|
8×?34
|
-
|
-
|
-
|
|
150
|
550
|
350
|
290
|
250
|
46
|
12×?34
|
840
|
-
|
310
|
|
200
|
650
|
430
|
360
|
312
|
54
|
12×?41
|
925
|
-
|
590
|
|
250
|
775
|
500
|
430
|
382
|
60
|
12×?41
|
1015
|
-
|
850
|
|
300
|
900
|
585
|
500
|
442
|
70
|
12×?48
|
1200
|
-
|
1040
|
【J941H電動截止閥PN160產品外形及結構尺寸】
|
J941H電動截止閥PN160外形及結構尺寸 (mm)
|
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
z×?d
|
H
|
D0
|
重量/KG
|
|
15
|
170
|
110
|
75
|
52
|
24
|
4×?18
|
148
|
156
|
4.64
|
|
20
|
190
|
130
|
90
|
62
|
26
|
4×?23
|
156
|
161
|
7.42
|
|
25
|
210
|
140
|
100
|
72
|
28
|
4×?23
|
175
|
187
|
10.1
|
|
32
|
230
|
165
|
115
|
85
|
30
|
4×?25
|
200
|
214
|
12.3
|
|
40
|
260
|
175
|
125
|
92
|
32
|
4×?27
|
231
|
252
|
15.2
|
|
50
|
300
|
215
|
165
|
132
|
36
|
8×?25
|
262
|
291
|
29.7
|
